O freio a tambor

O freio a tambor pode parecer complicado, e pode ser bastante intimidante quando você abre um. Vamos desmontá-lo e explicar o que cada peça faz.

Como o freio a disco, que tem duas pastilhas, o freio a tambor tem duas sapatas de freio e um cilindro de freio com pistão, mas o freio a tambor também tem um mecanismo de regulagem, um mecanismo de freio de estacionamento e muitas molas.

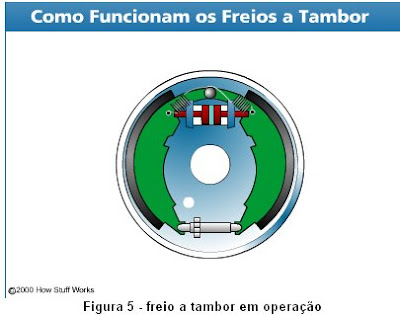

Primeiro, o básico: a Figura 5 mostra apenas as peças que fornecem a força de frenagem.

Quando você pisa no pedal de freio, os pistões empurram as sapatas de freio contra o tambor. Isto é muito direto. Então, por que precisamos de todas aquelas molas?

É aqui que fica um pouco mais complicado. Muitos freios a tambor são auto-acionados. A Figura 5 mostra que as sapatas tocam no tambor. Há uma espécie de ação de cunha que tem o efeito de pressionar as sapatas no tambor com mais força.

A força extra de frenagem fornecida pela ação de cunha permite aos freios a tambor usarem pistões menores do que os freios a disco. Mas, por causa da ação de cunha, as sapatas têm que ser afastadas do tambor quando os freios são liberados. Essa é a razão para algumas molas. Outras são necessárias para manter as sapatas no lugar e retornar o braço de ajuste depois de ele ter atuado.
